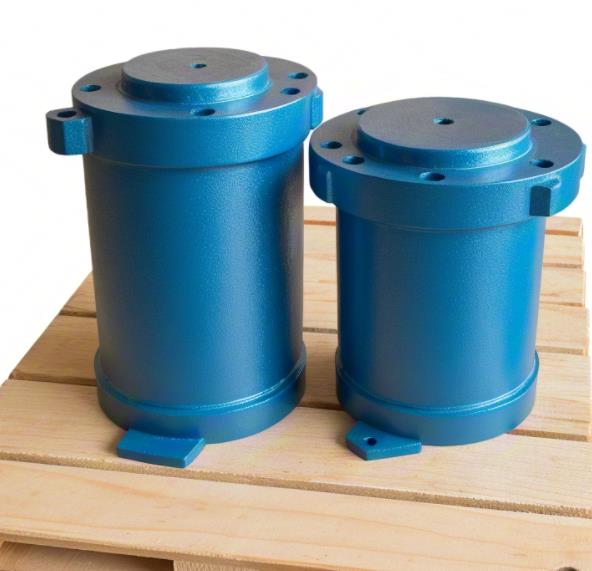

液壓油缸主要組成部分詳解與功能分析

　　液壓油缸是液壓系統的核心執行元件，其結構設計直接影響動力傳遞效率和穩定性。根據技術資料，其核心組成可歸納如下：

　　‌1. 核心主體部件‌

　　‌缸筒‌：液壓缸的主體結構，與缸蓋、活塞等共同形成密閉油腔，需具備高強度和高精度內壁(材質常用45號鋼或合金鋼)‌。

　　‌活塞‌：位于缸筒內部，將液壓能轉化為機械能，其有用工作面積決定輸出力大小(材質多為鑄鐵或合金鋼)‌。

　　‌活塞桿‌：連接活塞并傳遞推/拉力，需高表面光潔度和抗彎曲性能(常用45號鋼鍍硬鉻處理)‌。

　　‌缸蓋‌：封閉缸筒兩端，與缸筒通過焊接、螺紋或螺栓連接，承受高壓并固定導向套‌。

　　‌2. 密封與導向裝置‌

　　‌密封裝置‌：包括活塞密封、活塞桿密封和防塵圈，防止油液泄漏及外部污染(常用聚氨酯或丁腈橡膠材質)‌。

　　‌導向套‌：安裝在缸蓋上，引導活塞桿運動軌跡，減少偏磨和振動(材質需耐住磨損，如青銅或復合材料)‌。

　　‌3. 輔助功能組件‌

　　‌緩沖裝置‌：位于缸筒端部，通過節流原理降低活塞運動末端的沖擊(常見形式為可調式緩沖閥)‌。

　　‌排氣裝置‌：排出油腔內的空氣，避免系統爬行或振動(通常為單向閥或排氣螺釘)‌。

　　‌4. 結構連接方式‌

　　‌缸筒與缸蓋連接‌：根據壓力等級選擇焊接、螺紋或卡鍵連接‌。

　　‌活塞與活塞桿連接‌：采用卡環、螺母或軸套固定，需保證同軸度和抗松動能力‌。

　　總結

　　液壓油缸通過缸筒、活塞、密封等組件的協同作用實現很高的能量轉換，其結構復雜度與工作壓力、工況環境密切相關。合理選材和精密加工是保障其性能的關鍵‌。
